Арматура для СИП

Арматура предназначена для крепления самонесущих изолированных проводов (СИП) на опорах и фасадах зданий, подключения потребителей (абонентов), подключения СИП к неизолированным линиям, а так же для ввода в трансформаторные подстанции и соединения с силовым кабелем.

Применение

Для соединения и подвески воздушных линий электропередач до 1 кВ.

Материалы

• Полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
• Металлический сплав, устойчивый к воздействию коррозии.

Преимущества

• Простота монтажных работ, возможность подключения новых абонентов под напряжением, тем самым не отключая остальных потребителей от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
• Улучшение общей эстетики в городских условиях.

Рисунок	Наименование	Артикул	Преимущества
	Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616, SLIW11.1, TTD 051) TDM	SQ0412-0001	Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полимамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажночти). Контактные пластины изготовлены из луженого медного сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметезирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.

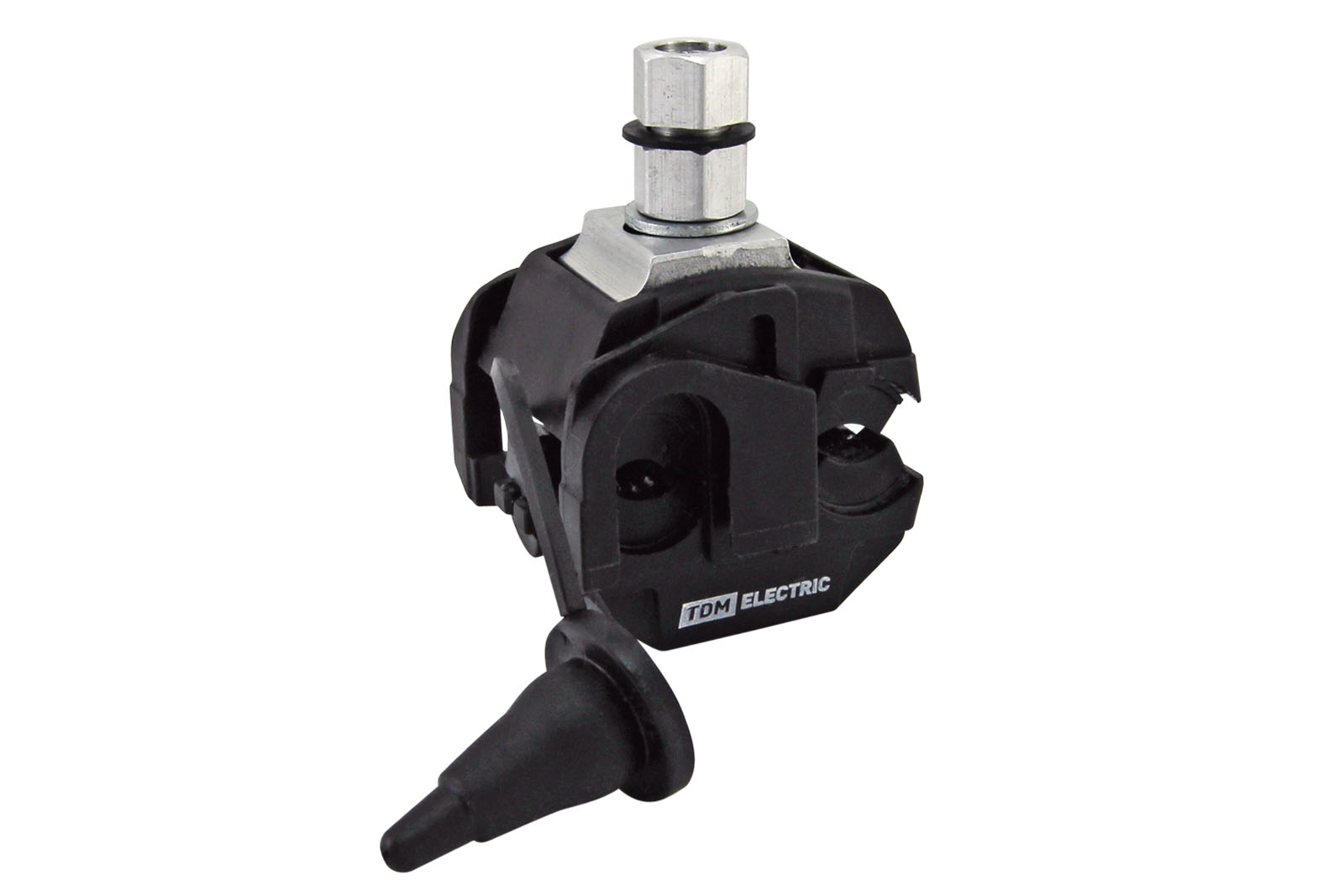

	Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) TDM	SQ0412-0005	Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешевые прокалывающие зажимы изготавливают из полиамида РА 6, этот полимамид имеет большую гигроскопичность и со временем разрушается особенно при атмосферных перепадах температуры и влажночти). Контактные пластины изготовлены из луженого алюминиевого сплава. Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметезирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+. Более широкий диапазон сечения магистрали.
	Зажим герметичный ответвительный прокалывающий ЗГОП 16-150/16-95 (P 70, P95, P3X-95, SLIW17.1) TDM	SQ0412-0003
	Зажим ответв. влагозащ.прокалывающий с раздельной затяжкой болтов ЗОВРЗБ-1С 35-95/4-50 (Р71) TDM	SQ0412-0006	Контактная часть изготовлена из алюминиевого сплава методом экструзии. Зажитный кожух изготовлен из морозо - и ультрофилотеостойкого полимера TPR.
	Зажим герметичный для отвлетвления от неизол. проводника ЗГОНП 16-95/1,5-10 (N616) TDM	SQ0412-0008	Контактые пластины со стороны ВЛИ (голого провода) выполнены в виде плашек, что увеличивает площадь соприкосновения с голым проводом и равномерной распределением нагрузки на провод. У подобных аналогов пластины имеют меньшую площадь соприкостновения, из за этого происходить передавливание голого проода и частичное его повреждение. Данная проблемма особенно проявляется при монтаже зажимов на старых линиях где голый провод в виду старения подвержен разрушению. Корпус изготовлен из полиамида РА-66 +50% GF (GF - стекловолокно) (Многие дешовые прокалывающие зажимы изготавливают из полиамида РА 6, этот полимамид имеет большую гигроскопичность и со временем разрушается особенно при атмосыферных перепадах температуры и влажночти). Контактные пластины изготовлены из луженого медного сплава (ЗГОНП 16-95/1,5-10) и луженого алюминиевого сплава (ЗГОНП 16-120/16-35). Фиксирующий болт-повышенный класс прочности (8,8) Уплотняющая (герметезирующая) эластичная прокладка выполнена из морозостойкого материала TPEE+.
	Зажим герметичный для отвлетвления от неизол. проводника ЗГОНП 16-120/16-35 (N640, RDP25/CN) TDM	SQ0412-0009
	Зажим плашечный ЗП 16-70/16-70 (AL-16-70-1, CD 35) TDM	SQ0412-0120	Изготовлен из алюминиевого сплава методом штамповки (ковки). Данный метод позволяет достичь наибольшей плотности и механической прочности алюминиевого материала. Болт и гайка имеет повышенный клас прочности (8,8)
	Зажим плашечный ЗП 16-120/16-120 (AL-16-120-2, CD 150) TDM	SQ0412-0121
	Зажим анкерный ЗАБ 16-25 М (PA25x100, DN123) TDM	SQ0412-0031	Корпус изготовлен из Полипропиленового композита армированного стекловолокном. Стальной хомут из оцинкованной стали.
	Зажим анкерно-поддерживающий ЗАП 4х10-50 (PAS216/450, HEL-5505-2) TDM	SQ0412-0036	Прижимные плашки изготовленны из РА66, металлическиие пластины и хомут из оцинкованной стали. Болт и гайка имеют повышенный класс прочности (8,8)
	Поддерживающий зажим ЗПП 4х25-120 (SO270, PSP 25/120) TDM	SQ0412-0112	Пластиковый корпус выполнен из РА-66 +30% GF. Фиксирующие болты и гайки имеют повышенный класс прочности (8,8)
	Поддерживающий зажим ЗПC 4х16-4x120 (PS 130, SO130.02) TDM	SQ0412-0113	Корпус изготовлен из алюминиевого сплава методом экструзионного пресования. Пластиковая часть из полиамида РА 66. Фисирующие болты - класс прочности (8,8)
	Зажим анкерный клиновой ЗАК 25-35/1000 (PA 1000, SO 252.01) TDM	SQ0412-0034	Корус выполнен из алюминиевого сплава методом экструзионного пресования. Пластиковые клинья из поликарбоната (РС), Тросик из нержавеющей стали (304). Пластиковый хомут из высокопрочного РА 66 армированного стеклом (GF)
	Зажим анкерный клиновой ЗАК 50-70/1500 (PA 1500, SO 250.01) TDM	SQ0412-0035
	Зажим анкерный клиновой ЗАК 70-95/2200 (PA 95-2000, SO 251.01) TDM	SQ0412-0049
	Зажим анкерный ЗАM 4х35-120/27400 (HEL-5507, RPA 470/120) TDM	SQ0412-0038	Прижимная часть клинового типа является саморегулируемой. Клинья легко раздвигаются благодаря пружине, что облегчает установку проводов. Болт и гайка имеют повышенный класс прочности (8,8).
	Комплект промежуточной подвески КОПП 1500 (PS 1500, SO 260) TDM	SQ0412-0021	Алюминиевый кронштейн изготовлен из алминиевого сплава (101) методом литья с последующей термообработкой для улучшения механической прочности. Пластиковый кронштейн изготовлен из стеклонаполненного полиамида (РА66) с улучшенными механическими характеристиками. Что позволяет сохранять заявленные свойства во всем пределе тепературных характеристик
	Кронштейн анкерный КАБ-200 (CAВ 25, CA 16) TDM	SQ0412-0012	Выполнен из алюминиевого сплава методом экструзионного пресования. Используя данный метод получают изделия с лучшими параметрами на разрыв чем у изделий изготовленными методом литья алюминия высоким давлением (такой способ литья используется практически во всех изделиях дешевого сегмента ).
	Кронштейн анкерный КАМ-1500 (CA 1500, SO 253, CS 10.3) TDM	SQ0412-0011	Кронштейн изготовлен из алминиевого сплава (101) методом литья с последующей термообработкой для улучшения механической прочности.
	Крюк монтажный КМ-1800 (CF-16, SOT39) TDM	SQ0412-0013	Выполнен из горячеоцинкованной стали , толщина цинкового покрытия соответствует требованиям ФСК
	Промежуточный зажим ЗПН 1500 (PS 1500, SO260.1) TDM	SQ0412-0041	Пластиковый кронштейн изготовлен из стеклонаполненного полиамида (РА66) с улучшенными механическими характеристиками.
	Промежуточный зажим ЗПН 2200 (PS-25/95 ) TDM	SQ0412-0141	Алюминиевая часть изготовленна из алюминиевого сплава (101) с последующей термообработкой. Пластиковая часть из ултофиолето - и термостойкого полипропиленового композита.
	Фасадное крепление КФК12-47.6 (SF 50, BRPF 70-150-6F) TDM	SQ0412-0023	Корпус выполнен из ультрофиолето и термостабилизированного плипропеленового (РР)композита. Стяжка (входящая в комплект) - из Полиамида (РА66) с термо- и ультрофиолетостойкими добавками, что позволяет производить монтаж при низких температурах (до -20 С -требование ФСК)
	Лента монтажная ЛМ-50 (F 2007, COT37, F207, 50м в упаковке) TDM	SQ0412-0101	Лента выполнена из аустенитной нержавеющей стали. Более дешовые аналоги изготавливают из Ферритной нержавеющей стали с более низким показателями пластичности и минимальной разрушающей нагрузкой. (Проверить ферритная нержавейка или нет можно при помощи магнита. Ферритная магнитится.)
	Лента монтажная ЛМ-25 (F 2007, COT37, F207, 25 м в упаковке) TDM	SQ0412-0104
	Скрепа СГ-20 100шт/упак (A200, NC 20) TDM	SQ0412-0102	Конструкция скрепы выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать бóльшие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны.
	Скрепа-бугель усиленная СУ-20 100шт/упак (COT36, NB 20) TDM	SQ0412-0103	Изготавливается из холоднокатанной аустенитной нержавеющей стали марки 304. Данная сталь имеет наилучший показатель пластичности и механической прочности. Джанная сталь обладает наилучшей корозийной устойчивостью за счет большого содержания в ней никеля (до 15%). Дешевые варианты стали изготавливают из ферритной нержавейки (430, 409) либо из оцинкованной стали.
	Колпачки изолирующие КИ 6-35 TDM	SQ0412-0052	Материал - ультрофилотеостойкий полимер TPR
	Колпачки изолирующие КИ 25-150 TDM	SQ0412-0051
	Крюк-шуруп ВТ 8 TDM	SQ0412-0020	Горячеоцинкованная сталь. Толщина цинкового покрытия соответствует требованиям федеральной сетевой компании.
	Крюк-шуруп ВТ 16 TDM	SQ0412-0220
	Крюк КА 450 (GHP 16) TDM	SQ0412-0221
