Устройства автоматического ввода резерва АВР

4.3 (10 голосов)
  • Модель:

    АВР-ПН АВР-ПНД

  • Число полюсов:

    3 4

  • Механическая износостойкость, циклов В­О, не менее:

    10 000 8000 4000 10 000 8000 4000

  • Диапазон рабочих температур, °С:

    От -5 до +40

  • Номинальная частота, Гц:

    50

  • Режим работы:

    автоматический/ручной

  • Категория применения:

    АС-33В

  • Номинальное напряжение изоляции Ui, В:

    690

  • Номинальный рабочий ток Ie, А:

    125 160 250 125 160 250

  • Номинальное напряжение переменного тока, В~:

    380

  • Номинальное импульсное выдерживаемое напряжение Uimp, кВт:

    8

  • Номинальный кратковременно выдерживаемый ток (R.M.S. значение Icw при Uе ≤ 1000 В, 1 с), кА:

    10 10 25 10 10 25

  • Номинальная наибольшая включающая способность (пиковое значение Icm при Uе ≤ 1000 В), кА:

    20 30 50 20 30 50

  • Номинальный ток короткого замыкания Ik, кА:

    120

  • Управление мотором:

    нет да

  • Съемная панель для крепления на дверцу шкафа:

    нет да

Наличие уточняйте!


Доставка

    Осуществляем доставку по Минску и РБ:
  • Минск - 8 руб.
  • Доставка в регионы:
    цена по запросу


Оплата

  • Наличный, безналичный расчет.
  • Рассрочка до 5-ти месяцев:
  • "Халва", "Карта покупок", "Магнит", "Черепаха" Рассрочка по Карте покупок Белгазпромбанк


Внимание!

  • На большинство товаров действует система скидок.
  • Наличие товара и цену уточняйте у специалистов отдела продаж.
  • Описание
  • С этим товаром покупают

Устройства автоматического ввода резерва АВР - Описание товара

Назначение

  • Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. В АВР-ПН при пропадании питания по фазе «А» основной линии, происходит автоматическое переключение на резервную линию. В АВР-ПНД контроль питания происходит по фазам «A», «B», «C», при пропадании любой из фаз – происходит переключение на резервную линию.

Применение

  • Резервирование нагрузки на объектах первой категории (больницы, государственные органы, воинские части, учебные заведения).
  • Распределение энергии и коммутация оборудования на:
    • заводах и фабриках непрерывного цикла;
    • объектах гражданского жилищного строительства;
    • коммерческих объектах;
    • спортивных сооружениях;
    • административных зданиях;
    • щиты АВР.

Материалы

  • Контактная группа выполнена из высококачественной электротехнической меди покрытой оловом.
  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Конструкция

  • Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
  • Корпус изготовлен из пластика, не поддерживающего горение.
  • Маркировка выполнена лазером в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

  • Программирование параметров АВР-ПНД с панели управления.
  • Защита параметров АВР ПНД паролем.
  • Возможность установки приоритетного ввода.
  • Смонтированный механизм коммутации 2 в 1 для подключения нагрузки.
  • Возможность блокировки механизма переключения навесным замком.
  • Ручной и автоматический режимы работы.
  • Возможность блокировки режима работы ключом.
  • Возможность блокировки блока навесным замком.
  • Наличие контактов подключения системы сигнализации и пожаротушения.
  • Возможность подключения аккумулятора.

Комплектация

АВР-ПНД:

  • Коммуникационный кабель.
  • Адаптер.
  • Комплект крепежных элементов.
  • Руководство по эксплуатации. Паспорт.
  • Упаковка – коробка.

АВР-ПНД:

  • Г-образный ключ.
  • Комплект крепежных элементов.
  • Руководство по эксплуатации. Паспорт.
  • Упаковка – коробка.

Конструкция

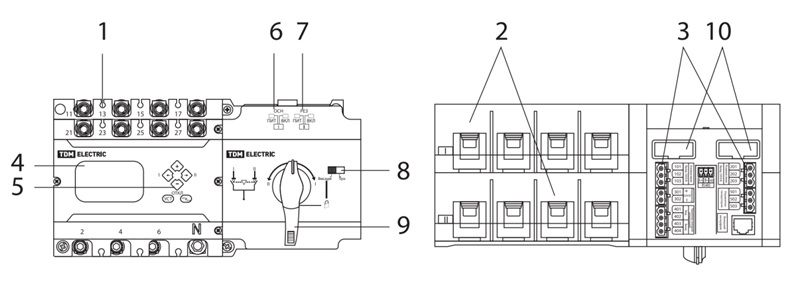

  • Устройство автоматического ввода резерва АВР-ПНД (переключатель нагрузки с дисплеем) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором и выносного LCD монитора.

  • 1. Контакты для подключения основной линии.
    2. Контакты для подключения резервной линии.
    3. Блок клемм для подключения управления АВР.
    4. ЖК-дисплей с возможность установки на дверцу шкафа.
    5. Клавиши управления АВР-ПНД.
    6. Светодиодная индикация основной линии.
    7. Светодиодная индикация резервной линии.
    8. Переключатель управления.
    9. Рукоятка для переключения и отключения АВР-ПНД, также есть возможность блокировки АВР-ПНД при помощи навесного замка (замок в комплект поставки не входит).
    10. Предохранители.

    • Устройства автоматического ввода резерва АВР-ПН (переключатель нагрузки) выполнено в виде моноблока и состоит из переключателя (контактного блока) и блока управления с мотор-редуктором.
    • 1. Контакты для подключения основной линии.
      2. Контакты для подключения резервной линии.
      3. Блок клемм для управления АВР.
      4. Замок блокировки АВР-ПН.
      5. Светодиодная индикация функционирования основной линии.
      6. Светодиодная индикация функционирования резервной линии.
      7. Рабочий механизм ручного переключения. Переключение линий производится при помощи Г-образного ключа длиной 155 мм (поставляется в комплекте).
      8. Механизм блокировки АВР-ПН при помощи навесного замка (замок в комплект поставки не входит).
      9. Контакт для подключения заземления.
      10. Предохранители.
